Web Interface

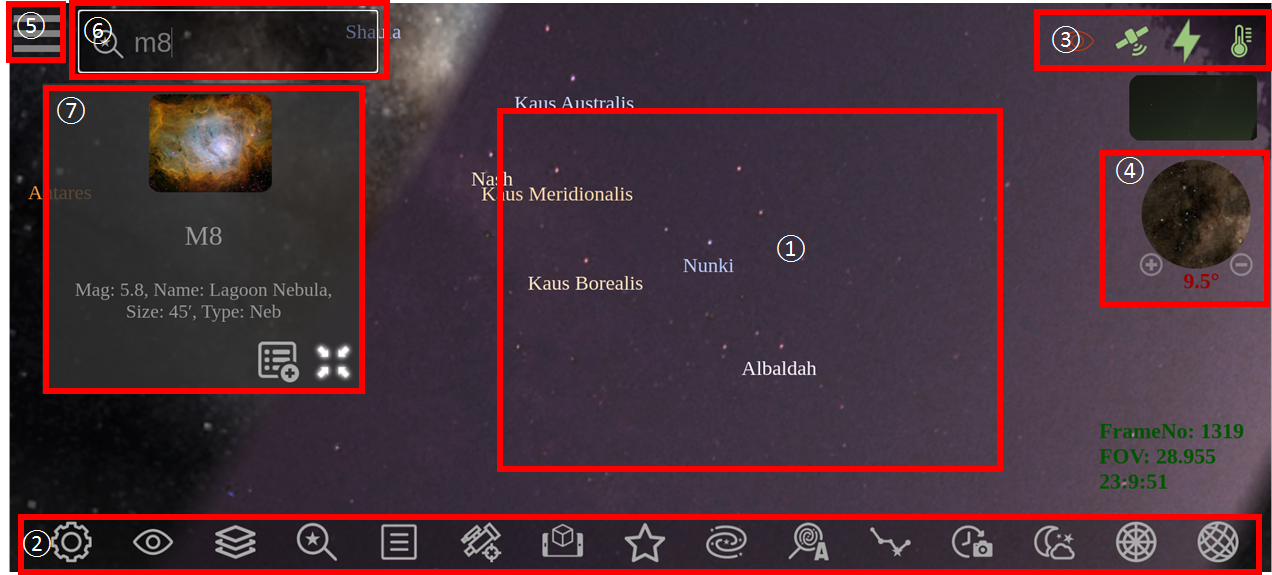

User Interface Layout

1. 카메라 이미지

2. 빠른 제어 아이콘 바

3. 상태 아이콘

4. ARZoom 이미지

5. 빠른 메뉴

6. 검색

7. 검색 결과

Status Icons

정상 전원

불안정한 전원

하늘 인식됨

하늘 인식 실패

USB 제거하지 마세요

시스템 업데이트 진행 중

GPS 유효

GPS 입력 필요

Inave 저장 켬

CPU 온도가 정상 범위임

CPU 과열됨

USB 인식됨

Quick control icons

화면 잠금/해제

확대

축소

이미지 회전

고급 설정 메뉴 열기/닫기

실시간 하늘 인식 켬/끔

스태커 켬/끔

별 검색

별 목록 열기/닫기

메인 망원경에 카메라 정렬 모드 켬/끔

증강 현실 모드 켬/끔

별 표시 켬/끔

DSO 표시 켬/끔

가장 가까운 DSO 자동 표시 켬/끔

별자리 표시 켬/끔

타임랩스 시작/종료

야간 모드 켬/끔

타원형 그리드 켬/끔

방위 그리드 켬/끔

전체 화면 모드 (안드로이드 및 데스크탑 전용)

극 정렬 모드 시작

이미지 다운로드

USB 메모리 제거

화면 새로고침

전원 끄기

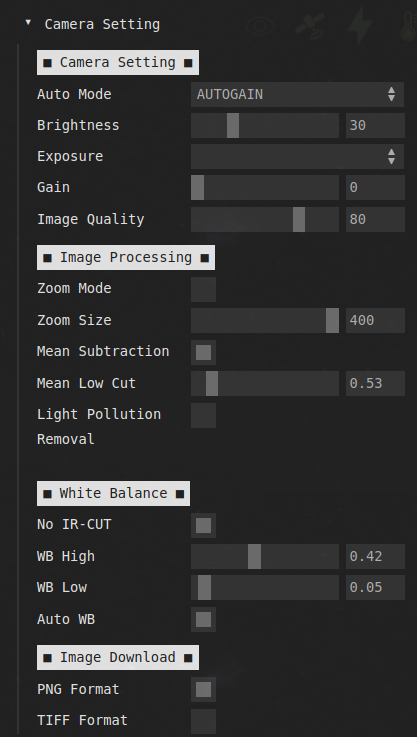

Camera Control Menu

Auto Mode: 자동 노출 모드 선택. AUTOGAIN은 노출을 고정하고 게인만 조절합니다.

Brightness: 센서 자동 노출 수준. 이 값에 맞추어 게인 또는 노출 시간이 자동으로 조절됩니다.

Exposure: 센서 노출 시간(초).

Gain: 센서 게인.

Image Quality: JPG 이미지 품질(백분율). 값이 높을수록 파일 크기와 이미지 품질이 증가하지만 전송 속도는 느려집니다.

ZoomMode: 이 옵션을 켜면 더 빠른 프레임 속도로 잘린 이미지를 수신할 수 있습니다. 초점 조절 시 유용한 옵션입니다.

ZoomSize: 픽셀 단위 이미지 크기.

Mean Subtraction: 이 옵션을 선택하면 이미지에서 평균 픽셀 값을 뺍니다. 이는 이미지에서 빛 공해를 제거하는 데 사용할 수 있습니다.

Mean Low Cut: 평균 제거 수준.

Light Pollution Removal: 빛 공해로 인한 그라데이션을 제거합니다. 위의 평균 제거 기능은 그라데이션이 있는 빛 공해를 처리할 수 없습니다.

No IR-CUT: IR-CUT 필터가 제거되었을 때 선택합니다. 잘못된 색 보정을 비활성화합니다.

AUTO WB: 자동 화이트 밸런스. IR-CUT 필터가 제거되었을 때 선택하십시오. 시스템은 IR-CUT 필터 없이 화이트 밸런스를 조정하려고 합니다.

PNG Format: PNG 형식 이미지 다운로드.

TIFF Format: RAW 형식 이미지 다운로드.

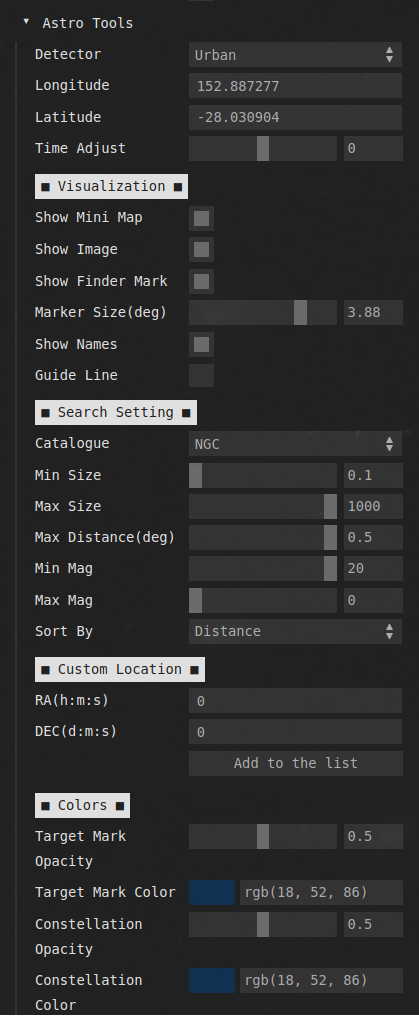

Astro Tools Menu

Detector: 별 탐지 방법 선택.

Longitude: 위치의 경도.

Latitude: 위치의 위도.

Time Adjust: 주어진 시간에 하늘을 미리 보기 위해 시스템 시간을 조정할 수 있습니다.

Show Mini Map: 미니 이미지 켬/끔

Show Image: 빨간 원 표시만 보고 싶지 않다면 이 옵션의 선택을 해제하십시오.

Show Finder Mark: 빨간 원 표시를 제거하려면 이 옵션의 선택을 해제하십시오.

Marker Size: 메인 망원경과 동일하게 빨간 원 마커 크기를 조정하려면 이 슬라이더를 조정하십시오.

Show Names: 모든 이름을 숨기려면 선택 해제하십시오.

Guide Line: 가이드 모드에서 방위 및 고도 가이드라인을 보고 싶으면 이 옵션을 선택하십시오.

Catalog: 자동으로 가장 가까운 별을 검색할 때 사용하는 별 카탈로그입니다.

Min/Max Size: 이 값보다 크거나 작은 모든 DSO는 자동 검색되지 않습니다. 메인 망원경의 시야에 따라 최소/최대 값을 조정하십시오.

Max Distance: 검색 범위. 값이 클수록 더 넓은 영역을 검색합니다.

Min/Max Mag: 이 값보다 어둡거나 밝은 모든 DSO는 자동 검색되지 않습니다. 취향에 따라 최소/최대 값을 조정하십시오.

Sort By: 별 목록에서 자동 검색 버튼을 클릭하면 찾은 별들이 이 옵션에 따라 정렬됩니다.

RA(h:m:s), DEC(h:m:s): 혜성 등의 사용자 정의 RA, DEC 위치. “목록에 추가” 버튼을 클릭하여 사용자 정의 위치를 별 목록에 추가합니다.

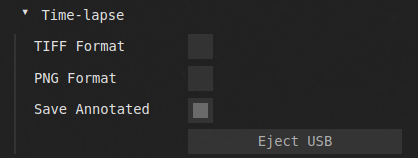

Timelapse Menu

타임랩스 이미지 저장 기능을 위한 다양한 형식을 선택할 수 있습니다. 타임랩스 아이콘 을 누르면 시스템은 위에서 선택한 형식으로 이미지를 기록하기 시작합니다.

Tiff 및 png 형식은 RAW 이미지를 저장하며 “주석 저장”은 주 망원경 방향 등 추가 정보를 포함하여 이미지를 저장합니다.

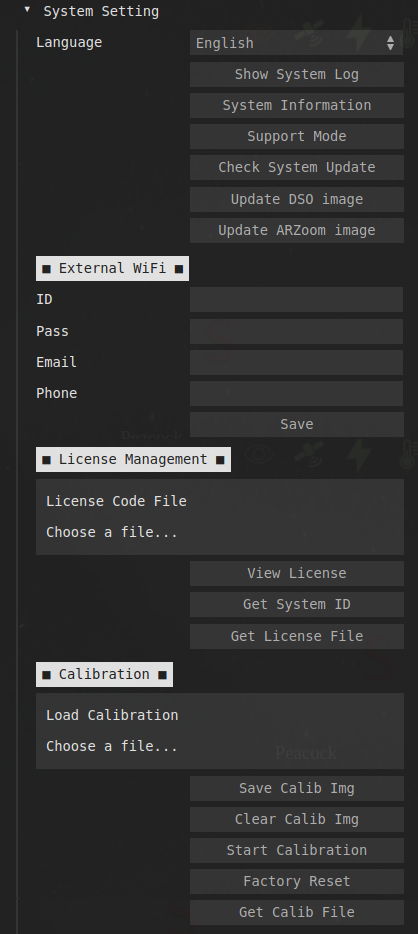

System Setting Menu

Support Mode: 이 옵션을 선택하면 지원팀이 원격으로 기기를 진단할 수 있습니다. 이 옵션을 사용하기 전에 지원팀과 상담하십시오.

ID: 외부 와이파이의 SSID

Pass: 외부 와이파이의 비밀번호

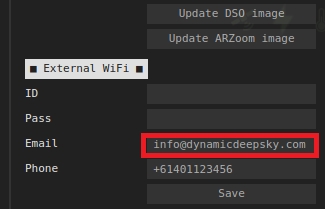

Email: 네트워크에 연결될 때 기기의 IP 주소를 받을 이메일을 입력하십시오. Astroid에서 오는 이메일이 종종 스팸 폴더로 분류될 수 있습니다.

Phone: 국제 형식으로 전화번호를 입력하여 IP 주소를 받으십시오. 메시지는 하루에 한 번만 발송됩니다.

국가 코드

지역	번호
일본	+61
한국	+81
호주	+82

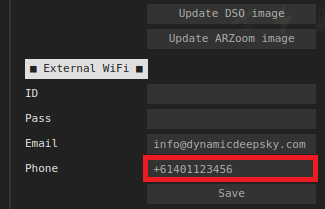

예를 들어, 호주에서 0401 123 456 번호로 기기를 연결한다면 다음과 같이 입력하십시오.

Get License File: 이 버튼을 클릭하여 라이선스 파일을 다운로드할 수 있습니다. 다운로드한 라이선스 파일은 시스템 복구 후 라이선스 설정 복구에 사용할 수 있습니다. 라이선스 파일을 저장하지 않았다면 “Get System ID”를 클릭하여 시스템 ID를 받고 저희에게 연락하십시오.

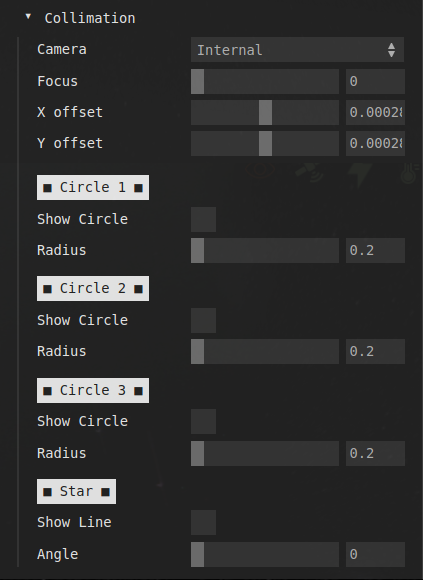

Collimation Menu

Camera: 현재 내부 카메라만 지원됩니다.

Focus: 외부 오토포커스 카메라의 초점 조절

X Offset: 원을 X축으로 이동

Y Offset: 원을 Y축으로 이동

Setting Up License

Astroid의 기본 시스템과 앱은 HW 라이선스 키로 보호됩니다. 따라서 복구 이미지로 기기를 복구할 경우 라이선스도 복구해야 합니다. 이를 위해 웹 인터페이스에 라이선스 파일을 업로드해야 합니다. 라이선스 파일은 시스템 설정 메뉴에서 “Get License File” 버튼을 클릭하여 다운로드할 수 있습니다. 기기를 받은 후 한번 라이선스 파일을 다운로드하여 컴퓨터에 저장해 두는 것이 좋습니다.

라이선스 파일을 업로드하려면 시스템 설정 메뉴로 가서 License Code File 버튼을 클릭한 후 컴퓨터에 저장된 라이선스 파일을 선택하십시오.

라이선스 파일에 접근할 수 없는 경우, 시스템 ID와 일련 번호를 보내주십시오. 저희 직원이 가능한 한 빨리 라이선스 파일을 보내드리겠습니다.

또한, Raspberry Pi 4를 교체하는 경우 원래의 라이선스 코드가 작동하지 않습니다. Raspberry Pi 관련 문제가 있는 경우 직접 Raspberry Pi를 교체하기보다 저희에게 연락하십시오.

Hot Pixel Correction

핫 픽셀 수는 시간이 지남에 따라 자연스럽게 증가합니다. 특히 EAA 스태커를 트래킹 옵션과 함께 실행할 경우 이 핫 픽셀이 두드러집니다. Astroid에는 내장된 핫 픽셀 감지 및 보정 기능이 있습니다. 하지만 핫 픽셀을 보정하려면 수동으로 핫 픽셀 감지기를 활성화해야 합니다. 다음 절차를 따라 핫 픽셀을 감지하고 보정하십시오.

1. 제공된 센서 뚜껑을 사용하여 센서를 완전히 차단합니다. 주변의 모든 불을 끄고 방을 완전히 어둡게 만듭니다.

2. 카메라 설정으로 가서 노출을 1초로, 게인을 150으로 설정합니다.

3. 시스템 메뉴로 가서 핫 픽셀 레벨을 조정합니다. 값이 낮을수록 더 많은 핫 픽셀이 감지됩니다.

4. 핫 픽셀 보정 버튼을 클릭합니다.

5. EAA 스태커를 실행하여 핫 픽셀이 사라졌는지 확인합니다.

6. 기본 값으로 시도한 후에도 약한 핫 픽셀이 남아있다면 값을 낮추고 위 과정을 만족할 때까지 반복합니다.

Writing Images to USB Memory

1. DDS USB를 준비합니다. DDS USB 만드는 방법은 다음 섹션을 참조하십시오.

2. USB를 Astroid에 삽입하고 상단 상태 바에 USB 아이콘 이 나타나는지 확인합니다.

3. 타임랩스 버튼을 클릭하여 녹화를 시작합니다.

Warning

고속 USB 메모리만 사용하십시오. 저속 USB를 사용할 경우 녹화가 끝난 후에도 Astroid가 계속해서 파일을 USB에 기록하여 파일 손상 가능성이 급증합니다.

How to eject

USB 아이콘이 모두 사라지고 eject 버튼을 클릭한 후에만 USB를 꺼내십시오. 그렇지 않으면 USB가 손상되어 모든 데이터가 손실됩니다.

Making DDS USB

1. SanDisk 32GB Ultra Fit 또는 동급 제품을 준비합니다. 데이터 손실을 방지하려면 고속 USB 메모리를 강력히 권장합니다.

2. 디스크를 NTFS 형식으로 포맷하고 이름을 DDS로 변경합니다.

3. USB를 Astroid에 삽입하고 상단에 USB 아이콘이 나타나는지 확인합니다.
